การใช้โปรแกรม ArcMap 10: การหาพื้นที่ที่ได้รับผลกระทบจากการสร้างเขื่อน

การหาพื้นที่ที่ได้รับผลกระทบจากการสร้างเขื่อน

กำหนดประเด็นปัญหา

1. การใช้ประโยชน์ที่ดินประเภทใดบ้างที่ได้รับผลกระทบจากการสร้างเขื่อนในรัศมี 500 เมตร และมีพื้นที่เท่าใด

2. การใช้ประโยชน์ที่ดินที่ได้รับผลกระทบจากการสร้างเขื่อนอยู่ในตำบล อำเภอ และจังหวัดใดบ้าง และมีพื้นที่เท่าใด

กำหนดปัจจัยหรือตัวแปรที่ใช้วิเคราะห์

1. ขอบเขตน้ำท่วมถึงในพื้นที่ศึกษา

2. แผนที่การใช้ประโยชน์ที่ดิน

3. ขอบเขตการปกครอง

การเตรียมข้อมูล ได้แก่ การเชื่อมต่อข้อมูล การปรับแก้และตรวจสอบข้อมูล

- ไปที่ Folder ชื่อว่า PASAK

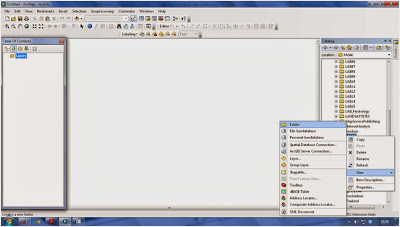

-สร้าง Folder ขึ้นมาใหม่ตั้งชื่อว่า Dam

- เปิดชั้นข้อมูลขึ้นมา 4 ระวาง ดังต่อไปนี้ a5138i , a5238iii , a5238iv , a5239iii ขึ้นมาดังภาพ

-ทำการ Merge ข้อมูลโดยไปที่ Geoprocessing > Merge

- จากนั้นทำการ Marge ข้อมูลทั้ง 4 ระวาง และเก็บไว้ใน Folder ที่สร้างขึ้นโดยตั้งชื่อว่า Admin แล้วกด Save แล้วกด Ok

จะได้ชั้นข้อมูลขึ้นมาใหม่ชื่อว่า Admin

- คลิกขวาที่ Admin > Open Attribute Table

- จากนั้นจะปรากฏหน้าต่าง Table ขึ้นมา ซึ้งจะปรากฏข้อมูลต่างๆของชั้นข้อมูล Admin ขึ้นมา

- ไปที่ PASAK > code ดึงข้อมูลตาราง luprv , lutam , luamp ขึ้นมา

-เปิดข้อมูล luprv ขึ้นมา

-จากนั้นจะปรากฏตารางข้อมูลขึ้นมาดังภาพ

- เปิดตารางของชั้นข้อมูล Admin ขึ้นมาดูเพื่อดูข้อมูลที่เหมือนกันกับ luprv ว่าอันไหนที่มีเหมือนกัน PRV_ID รหัสจังหวัด ซึ้งทั้งสองอันนี้มีความสัมพันธ์แบบ One To One = Join

- ไปที่ Table Option > Joins and Relates > Join

- จากนั้นจะปรากฏหน้าต่าง Join Data ขึ้นมา ในช่องที่ 1 เลือก PRV_ID ในช่องที่ 2 เลือก luprv ในช่องที่ 3 เลือก PRV_ID จากนั้นกด OK

- จากนั้นจะปรากฏข้อมูลเพิ่มขึ้นมา คือ PRV_NAME ชื่อจังหวัดที่มีพื้นที่ในเขื่อนป่าสัก

- เปิดข้อมูล luamp ขึ้นมาจะปรากฏหน้าต่าง Table ซึ่งเก็บข้อมูลชื่ออำเภอเอาไว้

-เปิดตาราง Admin ขึ้นมา หาดูว่ามีข้อมูลอะไรที่เหมือนกับตาราง luamp บ้าง นั้นก็คือ AMP_ID รหัสอำเภอ ซึ่งเป็นความสัมพันธ์แบบ One To One = Join

- คลิกที่ Table Option > Joins and Relates > Join

- จากนั้นจะปรากฏหน้าต่าง Join Data ขึ้นมา ช่องที่ 1 เลือก AMP_ID ช่องที่ 2 เลือก luamp ช่องที่ 3 เลือก AMP_ID เสร็จแล้วกด OK

-จากนั้นจะปรากฏข้อมูล AMP_NAME ขึ้นมา ซึ่งเป็นชื่ออำเภอที่มีพื้นที่ในบริเวณเขื่อนป่าสัก

เปิดข้อมูล lutam ขึ้นมา จากนั้นจะปรากฏตารางข้อมูลขึ้นมาดังภาพ

- เปิดตาราง Admin ขึ้นมาดูว่ามีข้อมูลตัวไหนที่ไหนที่เหมือนกับตาราง lutam บ้าง นั่นก็คือ ADM_ID ซึ่งเป็นความสัมพันธ์แบบ One To One = Join จากนั้นไปที่ table option > Joins and Relates > Join

- จากนั้นจะปรากฏหน้าต่าง Join Data ช่องที่ 1 เลือก ADM_ID ช่องที่ 2 เลือก lutam ช่องที่ 3 เลือก ADM_ID

- จากนั้นจะปรากฏข้อมูลเพิ่มขึ้นมา คือ TAM_NAME คือชื่อตำบลที่มีพื้นที่ในเขื่อนป่าสัก

- ไปที่ PASAK เปิด Dam ขึ้นมาดังภาพ

-ทำการ Buffer โดยในช่อง Input Features เลือก dam

ในช่อง Output Feature Class ทำการ Save ในชื่อของ Dam_500

- ในช่อง Distance > Linear unit > 500 > Meters เสร็จแล้วกด Ok

- จะปรากฏลักษณะเขื่อนที่ขยายออกไป 500 meters

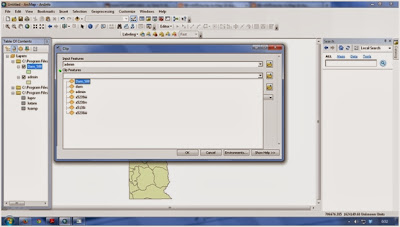

-ไปที่คำสั่ง Clip ในช่อง Input Features เลือก Admin

-ในช่อง Clip Features เลือก dam_500

-ในช่อง Output Feature Class ทำการเปลี่ยนชื่อเป็น Admin_500 จากนั้นกด Save แล้วกด OK

-จากนั้นจะปรากฏลักษณะเขื่อนดังภาพ

ให้นำเข้าชั้นข้อมูลดังนี้ l5239iii , l5238iv , l5238iii , l5138i

-ทำการ Merge ข้อมูลโดยไปที่ Geoprocessing > Merge

- จากนั้นจะปรากฏหน้าต่าง Clip ขึ้นมา ในช่อง Input Datasets เลือก l5239iii , l5238iv , l5238iii , l5138i

- ในช่อง Output Dataset ทำการตั้งชื่อเป็น LU จากนั้นกด Save เสร็จแล้วกด OK

- จากนั้นจะปรากฏชั้นข้อมูล LU ขึ้นมาแล้วทำการเปิด Attribute Table ขึ้นมา

- จากนั้นจะปรากฏหน้าต่างตารางข้อมูลของ LU

- นำข้อมูลตาราง lucode ขึ้นมา โดยไปที่ PASAK > code >lucode คลิกขวาที่ lucode > Open ดังภาพ

- จากนั้นจะปรากฏหน้าต่าง Table ขึ้นมา แสดงข้อมูลของ lucode

- เปิด Table LU ขึ้นมา เพื่อดูว่ามีชั้นข้อมูลไหนบ้างที่ LU กับ Lucode มีเหมือนกัน ซึ่งเป็นความสัมพันธ์แบบ One To One = Join จากนั้นไปที่ Table Option > Joins and Relates > Join
