การวิเคราะห์พื้นที่เหมาะสมสำหรับการสร้างที่ฝังกลบขยะ
กำหนดประเด็นปัญหา
1. ความเหมาะสมในแต่ละระดับมีพื้นที่เท่าใด
2. ในแต่ละพื้นที่ (อำเภอ) มีความเหมาะสมอยู่ในระดับใดบ้าง
กำหนดปัจจัยหรือตัวแปรที่ใช้วิเคราะห์
1. ความลาดชัน
2. ลักษณะชั้นหินฐาน
3. ระยะห่างจากถนนสายหลัก
4. ระยะห่างจากชุมชน
- เปิดชั้นข้อมูลที่ชื่อว่า Chon_elv และ Chon_pro ขึ้นมา
- คลิกขวาที่ Chon_elv >Open Attribute Table จะปรากฏหน้าต่าง Table ขึ้นมา
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools>Interpolation > IDW
- ในช่อง Input point features เลือก Chon_elv ช่อง Z เลือก ele ช่อง Output cell size ใส่ 40 ช่อง Output ให้ตั้งชื่อว่า Chon_IDW เสร็จแล้วกด Save
- คลิกที่ Environment จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro
- ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK กด OK
-เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Surface> Slope
- ในช่อง Input raster เลือก Chon_IDW ช่อง Output measurement เลือก DEGREE ช่อง Output raster ให้ตั้งชื่อว่า slop เสร็จแล้วกด Save
- คลิกที่ Environment จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro
- ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK กด OK
-เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify
- จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก slop จากนั้นกด Classify
- จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual
- ในช่อง Break Values ให้เปลี่ยนตัวเลข 5 15 30 ตามลำดับดังภาพ เสร็จแล้วกด OK
- ในช่อง New Values ให้เปลี่ยนตัวเลข 3 2 1 0 ตามลำดับดังภาพ
- ในช่อง Output raster ให้ตั้งชื่อว่า Re_slop เสร็จแล้ว กด Save
-กด OK
- เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ
- เปิดชั้นข้อมูล Chon_geo ขึ้นมา
- คลิกขวาที่ Chon_geo > Open Attribute Table จะปรากฏหน้าต่าง Table ขึ้นมาดังภาพ
- คลิกขวาที่ Class > Delete Field
- ไปที่ Table Option > Add Field
- จะปรากฏหน้าต่าง Add Field ขึ้นมา ช่อง Name ใส่ Class ช่อง Type เลือก Short Integer
ในช่อง Field Properties > Precision ใส่ 3 เสร็จแล้วกด OK
- จะปรากฏช่อง Class ขึ้นมาดังภาพ
- ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา
- ขั้นแรกไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values
จากนั้นเลือกข้อมูลหินทราย
( "DESC_T1" = 'หินกรวดมน หินฟิลไลต์ หินทรายเนื้อภูเขาไฟกึ่งแปรสภาพ และหินชนวน' OR "DESC_T1" = 'หินทราย หินทรายเนื้อภูเขาไฟ หินปูนเนื้อดิน และหินปูนเนื้อไข่ปลา หินไรโอลิติกทัฟฟ์และแอนดิซิติกทัฟฟ์กึ่งแปลสภาพ หินดินดานเลนซ์ หินปูนหินเชิร์ต' OR "DESC_T1" = 'หินทราย หินปูนเนื้อดิน หินดินดาน และหินเชิร์ต' OR "DESC_T1" = 'หินทรายอาร์ดคส สีขาว มีหินกรวดมนและหินดินดานแทรกสลับ' ) เสร็จแล้วกด Apply
- ขั้นแรกไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values
จากนั้นเลือกข้อมูลหินทราย
( "DESC_T1" = 'หินกรวดมน หินฟิลไลต์ หินทรายเนื้อภูเขาไฟกึ่งแปรสภาพ และหินชนวน' OR "DESC_T1" = 'หินทราย หินทรายเนื้อภูเขาไฟ หินปูนเนื้อดิน และหินปูนเนื้อไข่ปลา หินไรโอลิติกทัฟฟ์และแอนดิซิติกทัฟฟ์กึ่งแปลสภาพ หินดินดานเลนซ์ หินปูนหินเชิร์ต' OR "DESC_T1" = 'หินทราย หินปูนเนื้อดิน หินดินดาน และหินเชิร์ต' OR "DESC_T1" = 'หินทรายอาร์ดคส สีขาว มีหินกรวดมนและหินดินดานแทรกสลับ' ) เสร็จแล้วกด Apply
- เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลหินทราย ที่เราได้ทำการเลือกไว้
- คลิกขวาที่ Class > Field Calculator
- จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 1 เสร็จแล้วกด OK
- ในช่อง Class จะปรากฏตัวเลข 1 ขึ้นมาดังภาพ
- ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา จากนั้นลบข้อมูลที่อยู่ใน SELECT ออก
- คลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values จากนั้นเลือกข้อมูลตะกอน( "DESC_T1" = 'ตะกอนชายฝั่งทะเลโดยอิทธิพล น้ำขึ้น-ลง โคลน ตม ทรายละเอียด ป่าชายเลน พรุ พื้นที่ชื้นแฉะ ชวากทะเล' OR "DESC_T1" = 'ตะกอนชายฝั่งทะเลโดยอิทธิพลคลื่น ทรายหาด สันดอนทราย เนินทราย' OR "DESC_T1" = 'ตะกอนที่ราบสะสมตัวโดยทางน้ำ ตะกอนกรวด ทราย ทรายแป้ง ดิน สะสมตามร่องน้ำ และที่ราบน้ำท่วมถึง' OR "DESC_T1" = 'ตะกอนสะสมตัวตามเชิงเขา ตะกอนผุพังอยู่กับที่ เศษหิน ทราย ดิน ชั้นศิลาแลง' OR "DESC_T1" = 'ตะกอนเนินตะพัก ชั้นกรวด ทราย ทรายแป้ง ดิน และหินลูกรัง' )
- เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลตะกอน ที่เราได้ทำการเลือกไว้
- คลิกขวาที่ Class > Field Calculator
- จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 2 เสร็จแล้วกด OK
- ในช่อง Class จะปรากฏตัวเลข 2 ขึ้นมาดังภาพ
- ไปที่ Select By Attributes จะปรากฏหน้าต่าง Select By Attributes ขึ้นมา จากนั้นลบข้อมูลที่อยู่ใน SELECT ออก
- ขั้นตอนต่อไปคลิกที่ “DESC_T1” จากนั้นคลิกที่เครื่องหมาย = จากนั้นคลิกที่ Get Unique Values จากนั้นเลือกข้อมูลหินอื่นๆ( "DESC_T1" = 'หินฟิลไลต์ หินฟิลไลต์เนื้อปนถ่าน และหินฟิลไลต์เนื้อซิลิกา' OR "DESC_T1" = 'หินไบโอไทต์แกรนิต ทัวมารีนแกรนิต ไบโอไทต์มัสโคไวต์แกรนิต แกรโนไดโอไรต์ มัสโคไวต์ทัวมารีนแกรนิต ไบโอไทต์ทัวมารีนแกรนิต' OR "DESC_T1" = ' ' )
- เสร็จแล้วจะปรากฏแถบสีฟ้าขึ้นมาในชั้นข้อมูลหินอื่นๆ ที่เราได้ทำการเลือกไว้
- คลิกขวาที่ Class > Field Calculator
- จากนั้นจะปรากฏหน้าต่าง Field Calculator ขึ้นมา ในช่อง Class = ให้ใส่ 3 เสร็จแล้วกด OK
- ในช่อง Class จะปรากฏตัวเลข 3 ขึ้นมาดังภาพ
- ทำการ Clear Selection
- ไปที่เครื่องมือ ArcToolbox > Conversion Tool > To Raster > Polygon to Raster
- จะปรากฏหน้าต่าง Polygon to Raster ขึ้นมา ในช่อง Input Feature เลือก Chon_geo ช่อง Value field เลือก Class ช่อง Priorty เลือก NONE ช่อง Cellsize ใส่ 40 ในช่อง Output Raster Dataset ให้ตั้งชื่อว่า Re_Geo เสร็จแล้วกด Save กด OK
- เมื่อเสร็จแล้วจะปรากฏดังภาพ
- เปิดชั้นข้อมูล Chon_tran ขึ้นมา
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Distance > Euclidean Distance
- จะปรากฏหน้าต่าง Euclidean Distance ขึ้นมา ในช่อง Input raster or feature source data ให้เลือก Chon_tran ช่อง Output cell size ใส่ 40 ในช่อง Output distance raster ตั้งชื่อว่า Eu_DIS เสร็จแล้ว Save
- คลิกที่ Environment จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro
- ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK กด OK
-เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify
- จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก Eu_DIS จากนั้นกด Classify
- จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้
เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual
- ในช่อง Break Values ให้เปลี่ยนตัวเลข 1000 2000 3000 ตามลำดับดังภาพ เสร็จแล้วกด OK
- ในช่อง Output raster ให้ตั้งชื่อว่า Re_Dis เสร็จแล้ว กด Save
- ในช่อง New Values ให้เปลี่ยนตัวเลข 0 1 2 3 ตามลำดับดังภาพ เสร็จแล้วกด OK
- เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ
- เปิดชั้นข้อมูล Chon_vill ขึ้นมา
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Distance > Euclidean Distance
- จะปรากฏหน้าต่าง Euclidean Distance ขึ้นมา ในช่อง Input raster or feature source data ให้เลือก
Chon_vill ช่อง Output cell size ใส่ 40 ในช่อง Output distance raster ตั้งชื่อว่า Eu_vill เสร็จแล้ว Save
- คลิกที่ Environment จากนั้นจะปรากฏหน้าต่าง Environment ขึ้นมา ไปที่ Processing Extent เลือก same as layer Chon_pro
ไปที่ Raster Analysis ที่ช่อง Mask เลือก Chon_pro เสร็จแล้วกด OK กด OK
-เมื่อเสร็จเรียบร้อยแล้วจะปรากฏ ดังภาพ
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify
- จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก Eu_vill จากนั้นกด Classify
- จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้เป็น 4 จากนั้นในช่อง Method ให้เลือก Manual
- ในช่อง Break Values ให้เปลี่ยนตัวเลข 1000 2000 3000 ตามลำดับ ดังภาพ เสร็จแล้วกด OK
- ในช่อง New Values ให้เปลี่ยนตัวเลข 0 1 2 3 ตามลำดับดังภาพ
ในช่อง Output raster ให้ตั้งชื่อว่า Re_vill เสร็จแล้ว กด Save กด OK
- เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ

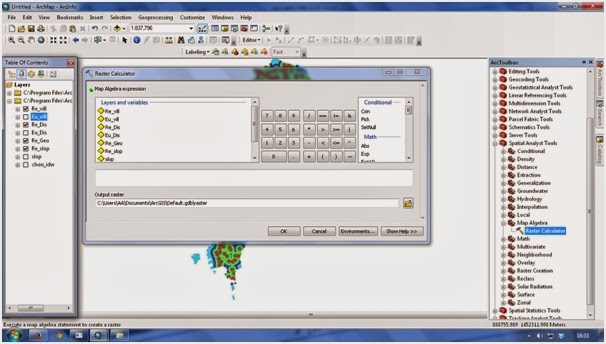

- ทำการติ๊กเฉพาะหน้าคำว่า Re_slop ,Re_Geo ,Re_Dis, Re_vill ตามลำดับ จากนั้น เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools> Map Algebra > Raster Calculator
- จะปรากฏหน้าต่าง Raster Calculator ขึ้นมา ให้ใส่ค่าตามนี้ (3 * "Re_slop") + (2 * "Re_Geo") + (3 * "Re_Dis") + (4 * "Re_vill")
- ในช่อง Output raster ให้ตั้งชื่อว่า sum เสร็จแล้ว กด Save กด OK
- เสร็จแล้วจะปรากฏขึ้นมาดังภาพ
- เปิดเครื่องมือ Arc Toolbox > Spatial Analyst Tools > Reclass > Reclassify
- จะปรากฏหน้าต่าง Reclassify ขึ้นมา ในช่อง Input raster เลือก sum จากนั้นกด Classify
- จะปรากฏหน้าต่าง Classification ในช่อง Method ให้เลือกตัวอื่นก่อนที่ไม่ใช่ Manual จากนั้นไปเปลี่ยน Classes ให้เป็น 3 จากนั้นในช่อง Method ให้เลือก Manual
- ในช่อง Break Values ให้เปลี่ยนตัวเลข 15.1 27.45 ตามลำดับดังภาพ เสร็จแล้วกด OK
- ในช่อง Output raster ให้ตั้งชื่อว่า Final เสร็จแล้ว กด Save
- ในช่อง New Values ให้เปลี่ยนตัวเลข 1 2 3 ตามลำดับดังภาพ เสร็จแล้ว กด OK
- เสร็จแล้วจะปรากฏภาพขึ้นมา ดังภาพ
- เปิดชั้นข้อมูล Chon_amp ขึ้นมา

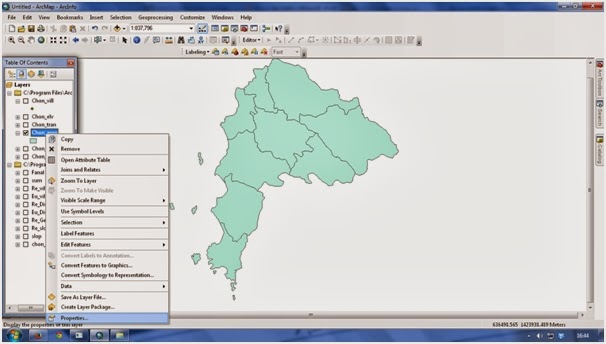

- คลิกขวาที่ชั้นข้อมูล Chon_amp > Properties
-จะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Labels ช่อง Text String>Label Field เลือก DISRICT_T จากนั้นทำการเปลี่ยนขนาด Font สี ได้ตามต้องการเสร็จแล้วกด OK
- คลิกขวาที่ชั้นข้อมูล Chon_amp > Label Features
- จะปรากฏชื่อ อำเภอแต่ละพื้นที่ขึ้นมา
- ดับเบิ้ลที่ ช่อง Polygon ใต้คำว่า Chon_amp จะปรากฏหน้าต่าง Symbol Selector > Hollow > OK
- ติ๊กที่ Chon_amp และ Final จะปรากฏขึ้นมาดังภาพ
