การใช้โปรแกรม ArcMap 10: การสร้างความสัมพันธ์ระหว่างตาราง

การสร้างความสัมพันธ์ระหว่างตาราง

การเชื่อมต่อตาราง ( Join)

• เป็นการเชื่อมต่อตารางเพื่ออธิบายรหัสหรือให้คำอธิบายรายละเอียดเพิ่มขึ้น เช่น ข้อมูลกลุ่มชั้นดิน (SOIL_GRP) ในตารางมีแต่รหัสกลุ่มดิน ซึ่งไม่ทราบว่ารหัสเหล่านั้นหมายถึงกลุ่มดินใด จึงต้องเชื่อมต่อกับตาราง SOILCODE ด้วยฟิลด์ SOIL_ID

• นำเข้าชั้นข้อมูล SOIL_GRP และ SOIL_CODE

• เปิดตารางข้อมูล SOIL_GRP และ SOILCODE โดยคลิกขวาบนชั้นข้อมูล เลือก Open Attribute Table ทั้งสองตารางจะมีฟิลด์ SOIL_ID ที่ตรงกัน

• เชื่อมต่อตาราง โดยคลิกขวาบนชั้นข้อมูล SOIL_GRP เลือก Joins and Relates > Join

• หน้าต่าง Join Data ให้กำหนดค่าต่างๆ แล้วคลิก OK

• เปิดตาราง SOIL_GRP จะเห็นว่ามีฟิลด์ที่เพิ่มเติมจากตารางที่ได้ทำการ Join

การจัดเก็บและการลบ

• ถ้าเราต้องการจัดเก็บทำได้โดย คลิกขวาที่ชั้นข้อมูล SOIL_GRP เลือก Data > Export Data

• ถ้าเราต้องการลบตารางข้อมูลที่เชื่อมไว้ สามารถทำได้โดย คลิกขวาที่ SOIL_GRP เลือก Join and Relate >> Remove
Join เลือก SOIL_CODE ข้อมูลที่เราทำการเชื่อมต่อไว้ก็จะหายไปทั้งหมด

การสร้างความสัมพันธ์ข้อมูล (Relate)

• เป็นการสร้างความสัมพันธ์ระหว่างชั้นข้อมูลกับตาราง ซึ่งต้องมีความสัมพันธ์แบบ 1:M หรือ M:M

• นำเข้าข้อมูล AMPHOE และ Village_Relate แล้วเปิด Attribute มี 2 field ที่น่าจะนำมาเชื่อม คือ AMP_NAME และ AMP_CODE แต่ในที่นี้เราจะเลือก AMP_CODE

• คลิกขวาบนชั้นข้อมูล AMPHOE > Joins and Relates > Relate

• หน้าต่าง Relate ให้สร้างความสัมพันธ์ โดยกำหนดค่าดังภาพ และคลิก OK

การแสดงตารางข้อมูลที่สัมพันธ์กัน

• คลิกขวาที่ AMPHOE เลือกคำสั่ง Open ATribute Table

• คลิกเลือกที่อำเภอให้ขึ้นไฮไลท์สีฟ้า คลิกปุ่ม Table options > Relate Table

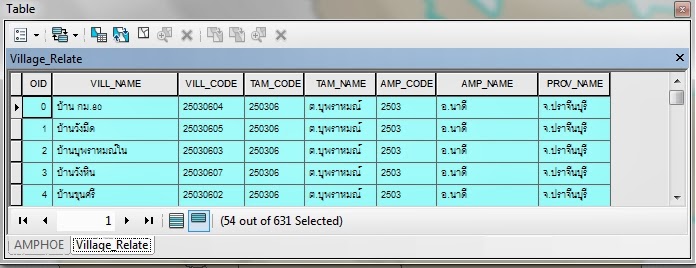

• โปรแกรมจะเปิดตารางความสัมพันธ์ ในหมู่บ้านอำเภอนาดีมีทั้งหมด 54 หมู่บ้านจักทั้งหมด 631 หมู่บ้าน

การคำนวณค่าทางสถิติอย่างง่าย จากตาราง Attribute

• นำเข้าข้อมูล AMPHOE >> เปิดตาราง Attribute >> คลิกขวาที่ Field AREA เลือก Statistics...

• จะมีหน้าต่าง แสดงค่าสถิติขึ้นมา

การสร้างกราฟ

• คลิกเมนู View > Graphs > Create Graph

• จะปรากฏหน้าต่าง Create Graph Wizard เมื่อกำหนดค่าต่างๆแล้วกด Next

• กำหนดค่าต่างๆ แล้วคลิกปุ่ม Finish

• ภาพแสดงตำแหน่งของคำสั่งต่างๆ

การแก้ไขกราฟ

• ปรับอักษรภาษาไทยได้ที่หน้าต่าง Editing ให้คลิกขวาในพื้นที่บนกราฟ เลือก Advanced properties

• ปรับชื่อกราฟ Title โดยคลิก Chart > ดับเบิ้ลคลิก Titles > Title > คลิกแท็บ Text > คลิกแท็บ Front กำหนดรุปแบบอักษร ปรับเป็นตัวหนา เลือกขนาดไซต์เป็น 16

• ปรับข้อความที่อยู่บนแกน Y คลิก Chart > ดับเบิ้ลคลิก Axis > Left Axis > คลิแท็ป Title > คลิกแท็ป Format > คลิกแท็บ Text > คลิกแท็บ Front กำหนดรุปแบบอักษร เลือกขนาดเป็น 14

• ปรับข้อความที่อยู่บนแกน X คลิก Chart > ดับเบิ้ลคลิก Axis > Bottom Axis > คลิกแท็บ Title > คลิกแท็บ Format > คลิกแท็บ Text > คลิกแท็บ Front กำหนดรูปแบบตัวอักษร เลือกขนาดเป็น 14
