สร้างจาก Geodatabase
สร้างจาก Shapefile
การวิเคราะห์เส้นทางที่ดีที่สุด (Best route analysis)
การวิเคราะห์พื้นที่ให้บริการ (Service area analysis)
การวิเคราะห์หาสิ่งอำนวยความสะดวกที่ใกล้ที่สุด (Closest facility analysis)
การวิเคราะห์เมทริกซ์ค่าใช้จ่ายระหว่างจุดเริ่มต้นกับจุดปลายทาง (Origin-Destination cost matrix analysis)
- ทำการสร้าง Folder ขึ้นมาโดยทำการตั้งชื่อโดย ตั้งว่า Network
- คลิกขวาที่ Folder Network > New > Personal Geodatabase แล้วตั้งชื่อว่า My_Network
- คลิกขวา My_Network > New > Feature dataset
- จะปรากฏหน้าต่าง New Feature Dataset ช่อง Name ตั้งชื่อว่า MyNetwork กด Next
- กดที่ Import
- จะปรากฏหน้าต่าง Browse for Coordinate System > Streets กด Add
- กด Next
- กด Finish
- จะปรากฏไฟล์ที่ชื่อว่า MyNetwork อยู่ในแถบ Catalog ทางด้านขวามือ
- คลิกขวาที่ MyNetwork จากนั้นไปที่ Import > Feature Class (multiple)
- จะปรากฏหน้าต่าง Feature Class Geodatabase(multiple) ในช่อง Input Feature เลือกไฟล์ที่เราต้องการจะนำเข้า Paris Tums , Streets จากนั้นกด Add กด OK
- จะปรากฏไฟล์ที่ชื่อ Paris Tums , Streets อยู่ใน MyNetwork
- คลิกขวาที่ MyNetwork > New > Network Dataset
- จะปรากฏหน้าต่าง New Network Dataset ทำการตั้งชื่อ ว่า MyNetwork_1 กด Next

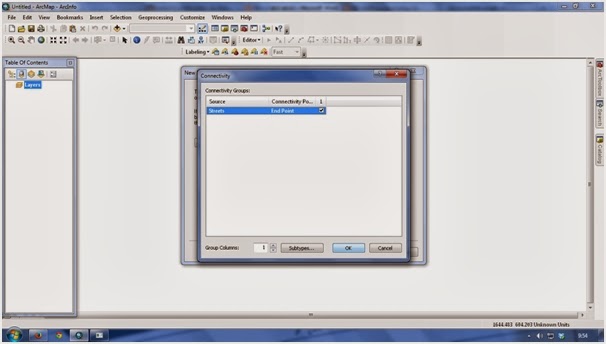

- กด Next
- กด Next
- กด Next
- กด Next

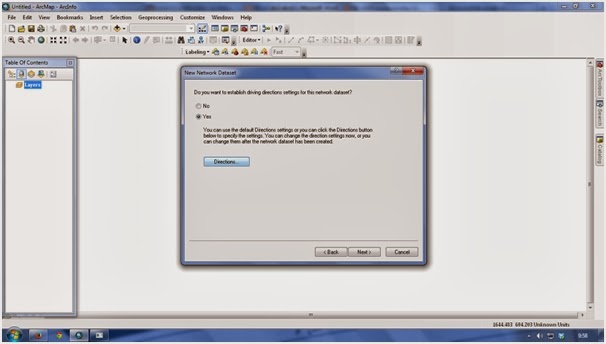

- กด Directions
- ในช่อง Display Length Units เลือกเป็น Kilometers ในช่อง Name เลือก FULL_NAME กด OK
- กด Next
- กด Finish
- กด Close
- ติ๊กถูกเฉพาะ Streets
- คลิกขวาที่ Streets > Open Attribute Table
- จะปรากฏหน้าต่าง Table ขึ้นมา Meters ข้อมูลระยะทาง
- FT_Minutes เวลาที่ใช้ในการเดินทาง
- Hierarchy หมายเลขถนน
- NA Hierarc ประเภทของเส้นถนน
- ไปที่ Customize > Toolbars > Network Analyst
- จะปรากฏเครื่องมือ Network Analyst ขึ้นมา
- เลือกเครื่องมือที่ชื่อว่า Show/Hide Network Analyst Window ขึ้นมา
-แล้วไปที่ Network Analyst > New Route
- จะปรากฏ แถบชั้นข้อมูลต่างๆขึ้นมาใน Table of Contents
- เลือก Rout ดังภาพ
- จากนั้น คลิกที่ Create Network Location Tool
- แล้วทำการกำหนดจุดขึ้นมา 2 จุด
- จากนั้นคลิกที่ Route Properties
- จากนั้นจะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analyst Settings ในช่อง Impedance เลือก Meters จากนั้น กด OK
- จากนั้น ก Solve
- จะปรากฏว่า เส้นทางจากจุด 1 มาจุด 2
- คลิกที่ Directions Window
- จะปรากฏข้อมูลซึ่งบอกถึงสถานที่ต่างๆที่ผ่านจากจุด 1 มา จุด 2 ผ่านอะไรมาบ้าง กี่เมตรกว่าจะถึงจุดที่ 2
- ทำการ Export data ไปคลิกขวาที่ Routes> Data> Export Data
- จากนั้น ทำการ Save ตั้งชื่อว่า net จากนั้นกด Save
- กด OK
- จากนั้นทำการกำหนดจุดที่ 3 และจุดที่ 4 ขึ้นมา
- กด Solve จะปรากฏเส้นทางขึ้นมา
- คลิกที่ Route Properties จากนั้นจะปรากฏหน้าต่าง Layer Properties ขึ้นมา ไปที่ Analyst Settings ในช่อง Impedance เลือก Minutes จากนั้น กด OK
- คลิกที่ Directions Window จะปรากฏตารางข้อมูล มา ซึ่งบอกถึงสถานที่ต่างๆที่ผ่านจากกจุด 1- 4 ว่าผ่านอะไรมาบ้าง ว่าใช้เวลาเท่าไหร่กว่าจะถึงจุดที่ 4
- ไปที่ Network Analyst > New Service Area
- ทำการลบ Routes คลิกขวา> Remove
- คลิกที่ Facilities จากนั้นทำการกำหนดจุดขึ้นมา 1 จุด
- จากนั้นไปคลิกที่ Service Area Properties จะปรากฏ Layer Properties ขึ้นมา > Analyst Settings ในช่อง Default Breaks ใส่ 10 จากนั้น กด OK
- จากนั้นคลิกที่ Solve
- จากนั้นไปคลิกที่ Service Area Properties จะปรากฏ Layer Properties ขึ้นมา > Analyst Settings ในช่อง Default Breaks ใส่ 3 ,5 ,7 จากนั้น กด OK
- จากนั้นคลิกที่ Solve
- ทำการลบ คลิกขวาที่ Service Area > Remove
- ไปที่ Network Analyst > New Closest Facility
- กดที่ Facilities จากนั้นทำการกำหนดจุดขึ้นมา 5 จุดดังภาพ
- ทำการเปลี่ยนชื่อ เป็น โรงพยาบาล
- กดที่ Incidents จากนั้นทำการกำหนดจุดขึ้นมา 10 จุด
- ทำการเปลี่ยนสีสัญลักษณ์ คลิกที่สัญลักษณ์ที่ช่อง Table Of Contents จากนั้นจะปรากฏหน้าต่าง Symbol Selector จากนั้นทำการเปลี่ยนสี กด OK
- คลิกที่ Solve จะปรากฏเส้นทาง โรงพยาบาล กับ อุบัติเหตุ ที่อยู่ใกล้มากที่สุด
-จากนั้นคลิกขวาที่ Routes > Open Attribute Table
- จะปรากฏหน้าต่าง Table ขึ้นมา
- ทำการลบ ไปคลิกขวาที่ Closest Facility > Remove
- ไปที่ Network Analyst > New OD Cost Matrix
- กดที่ Origins จากนั้นกำหนดจุดขึ้นมา 4 จุด
- ทำการเปลี่ยนชื่อ เป็น คลังสินค้า
- จากนั้น กดที่ Destination จากนั้นทำการกำหนดจุดขึ้นมา 4 จุด
- ทำการเปลี่ยนชื่อ เป็น ร้านค้า
- จากนั้น กด solve จะปรากฏเส้นทางจากคลังสินค้า ไปยังร้านค้า ดังภาพ
- คลิกขวาที่ Lines > Open Attribute Table
- จะปรากฏหน้าต่าง Table ขึ้นมา
- คลิกแถบข้อมูลที่เราต้องการสร้างให้เป็นสีฟ้า เราจะรู้ว่าจากจุดที่เราต้องการไปมันจะอยู่ในเส้นทางไหน
วีดีโอ การสร้าง Network Dataset
